Johnson-type op basis van een staaf, doorlopend slotdraad, ingewikkeld schermpijp
Johnson Type Rod Based Continuous Slot Wire Wrapped Screen Pipe wordt ook wel genoemd: Johnson-scherm, Johnson-putscherm, Wedge-draadscherm,Wond screen, Draad omwikkeld draad, Water goed screen, Continuous slot goed screen,Wedge wire mesh, wedge wire screen panel, Sand control screen,Wikkeldraad schermpijp, Wikkeldraad scherm buis, Rotary filter trommel,Een buis met een sloot, een steelbuis, een schermbuis,Gegalvaniseerd scherm, wedge draad slot buizen, draad scherm cilinder
| Productnaam |
Johnson-type op basis van een staaf, doorlopend slotdraad, ingewikkeld schermpijp |
| Materiaal |
Roestvrij staal 304,316L, 321, 904L, duplexstaal 2205,2507 enz. |
| Lange |
Tot 6 meter |
| Standaard |
SY/T5182-2008 |
| Diameter |
Van 29-1300 mm |
| Einde |
Gesolde ringen, man/vrouw met draad, flens, gesloten enz. |
| Grootte van het slot |
0.025-100 mm |
| Oppervlakte |
Pools |
| met een breedte van niet meer dan 15 mm |
1 * 2mm, 1.2 * 2mm, 1.5 * 2mm, 2 * 3mm, 2 * 3.5mm, 2.2 * 3.5mm, 3 * 4.6mm |
| Steunstaaf |
2*3 mm, 3*4,6 mm VEE-draad of ø2,5-6,0 mm ronde draad |
Johnson-type op basis van een staaf doorlopend slotdraad omwikkeld schermpijp Normale grootte:
|
Grootte
(inch)
|
Overdosis
(mm)
|
Sluiting
(mm)
|
Lange
(m)
|
Tenslie
Sterkte
|
Kracht bij instorting |
Wikkeldraad
(breedte*hoogte) (mm)
|
Steunstaaf
(mm)
|
| 3 1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3*3.5 VEE-draad |
ø3.8MM/22 |
| 4 1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3*3.5 VEE-draad |
ø3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3*3.5 VEE-draad |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.3*3.5 VEE-draad |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2*6.0 VEE-draad |
6.0MM*32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3*3.5 VEE-draad |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0*5.0 VEE-draad |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2*6.0 VEE-draad |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3*3.5 VEE-draad |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0*5.0 VEE-draad |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2*6.0 VEE-draad |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0*5.0 VEE-draad |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0*5.0 VEE-draad |
4.0MM/59 |
Johnson-type staaf gebaseerd op continue slotdraad omwikkeld schermpijp Gebruik:
Rod gebaseerde continue slot draad toegedraaien schermpijp kan worden gebruikt in aardolie, gas en water goed, het vullen met grind, kan het zand te voorkomen en de apparatuur te beschermen in de put en ondergronds,de levensduur verlengenHet heeft de kenmerken van eenvoudige bediening, fijne doorlaatbaarheid, niet beïnvloed door temperatuur, lange levensduur, veiligheid en betrouwbaarheid, lage totale kosten, enz.

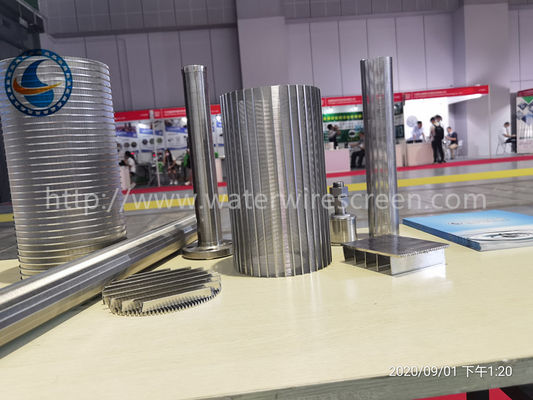

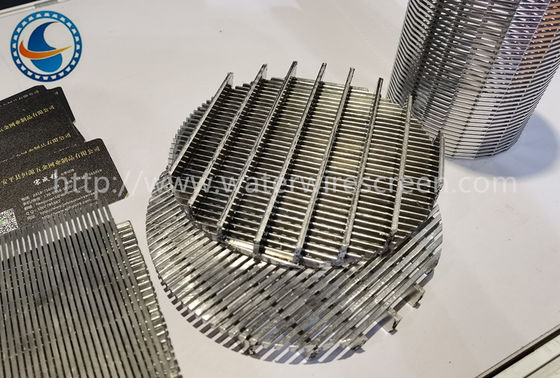

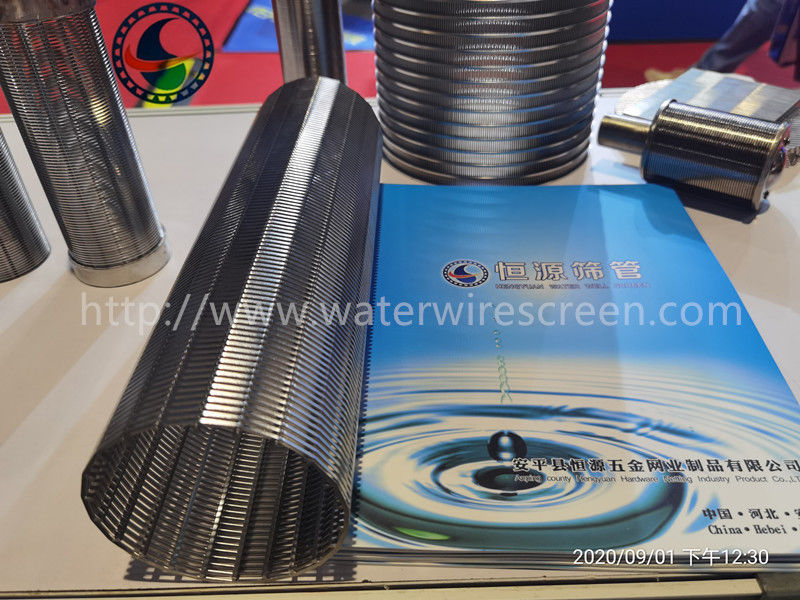

Johnson Type Rod gebaseerde continue slot draad Wrapped Screen Pipe Pictures:
