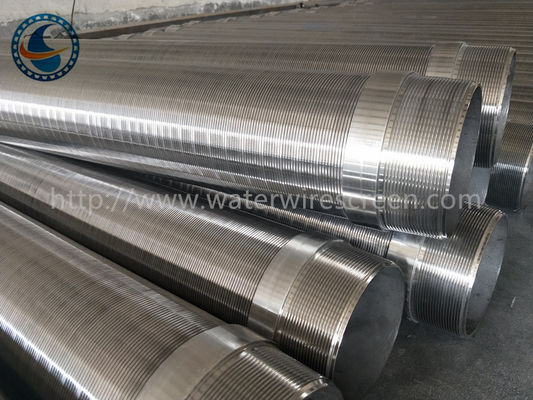

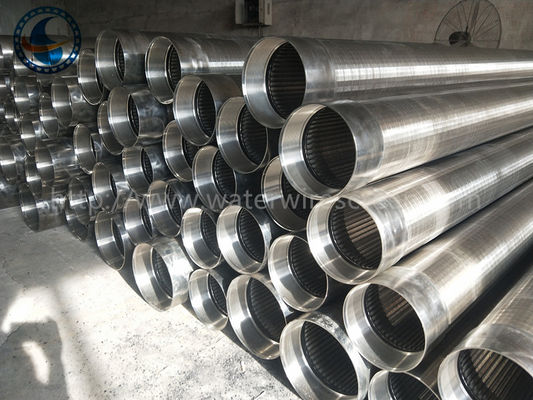

Roestvrij staal Johnson draad scherm, grote open gebied scherm buis
Johnson draad schermpijpProductbeschrijving:
Johnson draad scherm, ook wel genoemd Wond scherm, Wedge draad scherm, Wrap draad scherm, Water goed scherm, Rod gebaseerde continue slot scherm, Het is gelast door V draad en steunstaaf.
Er is een vaste waarde slot tussen elke v draad. De steunbalk kan een ronde draad of een driehoekige draad of een trapezium draad.
Johnson draad schermpijpSpecificatie:
| Materiaal |
van roestvrij staal |
| Graad |
304, 304L, 316L, 202, 2205,2507, 904L enz. |
| Wijndraad |
2 × 3,5 mm, 2,2 × 3,5 mm, 3 × 4,6 mm, 3,2 × 6 mm en andere |
| Grootte van de slot |
0.3mm, 0.5mm, 0.63mm, 0.75mm, 1.0mm, 1.0mm enz. |
| Steunstaaf |
ø3,0 mm, ø3,8 mm, ø4,0 mm, ø4,8 mm, ø5,0 mm, ø5,5 mm enz. |
| Lange |
tot 6000 mm (2,9 m en 5,8 m in gebruikelijke containers) |
| Type |
Schermpijp, buis, cilinder, trommel |

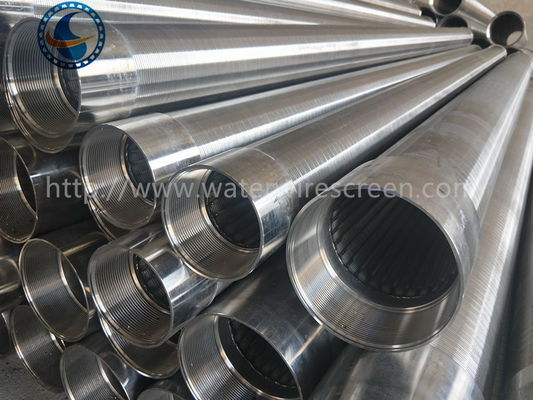

| Eindverbinding |
Gesolde ringen ODER mannelijke/vrouwelijke gegraven ringen |
| Steunstaafvormig |
Ronde draad |
| Draadvorm |
van de soort gebruikt bij de vervaardiging van motorvoertuigen |
Johnson draad schermpijpReglementaire specificaties:
Materiaal: roestvrij staal 302, 304, 316, 304L, 316L of laagkoolgehalveerd
In de eerste plaats is het gebruik van de in bijlage I vermelde methode van toepassing op het gebruik van de in bijlage I vermelde methode.1.5 mm in het gebruikelijke)
Discrepantie: + / - 0,05 mm
Specificatie van de wikkeldraad:2 * 3,5 mm, 2,2 * 3,5 mm, 3 * 4,6 mm, 3,2 * 6 mm enzovoort.
Specificatie van de staaf: ø3,0-5,5 mm ronde staaf.
Speciale specificaties kunnen worden gemaakt op uw verzoek.
Voordelen van Johnson draadscherm:
1- Veevormige gleuf.
Openingen in de vorm van een "V" die zich naar binnen openen, laten deeltjes die nauwelijks kleiner zijn dan de breedte van de opening door.Deze deeltjes zouden vast komen te zitten in het scherm en het verstoppen..
2Continu Slots:
Het speciale ontwerp zorgt voor een continue opening van de spleet over de rand en de lengte van het scherm.
3Een zeer groot open gebied:
Dit ontwerp zorgt voor een doorlopende opening en de open ruimte voor het binnenkomen van water is dus meer dan twee keer zo groot als bij conventionele slotenbuizen van elke grootte en opening.Dit maakt het mogelijk om meer water binnen te komen met veel minder wrijvingshoofdverlies en de efficiëntie van het buisputje wordt aanzienlijk verbeterd.
4: Energiebesparing:
Door het verminderen van de wrijvingshoofdverliezen en het verhogen van de ontlading, vermindert de pompbelasting het vermogen dat nodig is om dezelfde hoeveelheid water te pompen.
Johnson Draad Scherm Parameter selectie tabel:
|
Grootte
(INCH)
|
Overdosis
(MM)
|
SLOT
(MM)
|
LANGTE
(M)
|
COLLAPSE
KRAchtigheid
(BAR)
|
TENSILE
Gewicht
(ton)
|
Wrap draad ((breedte*hoogte)
(MM)
|
RODS
(MM)
|
| 3 1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3 maal 3.5 |
3.8MM/22 |
| 4 1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3 maal 3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3 maal 3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.3 maal 3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2*6.0 |
6.0MM*32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3 maal 3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0*5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2*6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3 maal 3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0*5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2*6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0*5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0*5.0 |
4.0MM/59 |
